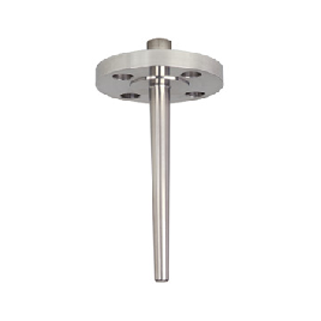

Қолдану саласы: SI400F типті қорғаныс түтіктері құбырға фланец көмегімен орнатылады және ағындардың, температураның, жұмыс қысымының немесе дірілдің әсеріне байланысты күрделі процесс жағдайларында қолданылады. Бұл қорғаныс жеңдері механикалық және электрлік термометрлермен қолданылады.

Стандартты орындау.

Қорғаныс жеңінің материалы:

CrNi-болат 316L, 316Ti.

Фланец: ASME B 16.5 RF пішіні немесе RTF пішіні жапсырма беті бар.

Номиналды өлшемдері: 1", 1½", 2".

Номиналды қысым:

150 lbs, 300 lbs, 600 lbs, 900-1500 lbs.

Термометрге қосылу: ішкі жіп ½ NPT, G½.

Монтаж ұзындығы (U1): дюйм: 4, 7, 10, 13, 16, 22.

респуб. шамамен мм: 100, 180, 255, 330, 405, 560.

Жалпы ұзындығы L: монтаж ұзындығы + 2¼".

Жұмыс процесінің максималды температурасы:

600 °C 316Ti CrNi-Болат қорғаныс гильзасы үшін.

Максималды жұмыс қысымы (статикалық): 316Ti CrNi-Болат қорғаныс гильзасы үшін 150 бар.
