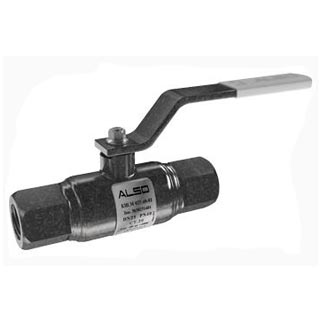

Стальные шаровые краны ALSO резьбовые
Применение:
Шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения. Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.
Установка на трубопровод:
Шаровые краны ALSO могут устанавливаться на трубопровод в произвольном положении.
Основные технические характеристики:
| DN |
PN |
КОД
|
d |
D |
G |
H |
h |
I |
L |
Вес, кг |
| 15 |
40 |
КШ.М.015.40-01
|
15 |
42 |
1/2 |
60 |
23 |
210 |
135 |
0,8 |
| 20 |
40 |
КШ.М.020.40-01 |
15 |
42 |
3/4 |
60 |
23 |
210 |
135 |
0,8 |
| 25 |
40 |
КШ.М.025.40-01 |
25 |
48 |
1 |
65 |
27 |
210 |
135 |
1,2 |
| 32 |
40 |
КШ.М.032.40-01 |
25 |
57 |
1 1/2 |
75 |
32 |
210 |
135 |
1,5 |
| 40 |
40 |
КШ.М.040.40-01 |
32 |
60 |
1 1/2 |
95 |
44 |
230 |
155 |
1,9 |
| 50 |
40 |
КШ.М.050.40-01 |
40 |
76 |
2 |
100 |
43 |
230 |
170 |
2,9 |
| 65 |
25 |
КШ.М.065.25-01 |
50 |
89 |
2 1/2 |
110 |
44 |
230 |
190 |
4 |
| 80 |
25 |
КШ.М.080.25-01 |
65 |
114 |
3 |
135 |
67 |
330 |
200 |
5,8 |
|
Спецификация материалов
|
| Dn |
15-300 |
| Pn |
25-40 |
| Корпус |
Ст.20 |
| Шар |
Dn15-32: 20Х13 (AISI 420)
Dn40-65: 08Х18Н10Т (AISI 304)
Dn80-300: 08Х13 (AISI 409)
|
| Шток |
20Х13 (AISI 420)
|
| Уплотнение |
фторсилоксан
|
|
Ф4К20( PTFE+20%C)
|
| Ручка |
Ст.20 |
|
|
Зависимость "давление-температура" для седел из фторопласта-4
|
