Жылумен, сумен жабдықтауға арналған жабдық > Болат шар крандары > Приварной шаровый кран ALSO

Для перехода на страницу заказа товара выберите номинальный диаметр (DN):

DN 15 DN 20 DN 25 DN 32

DN 40 DN 50 DN 60 DN 80

DN 100 DN 125 DN 150 DN 200

DN 250 DN 300

Өнімнің толық сипаттамасы

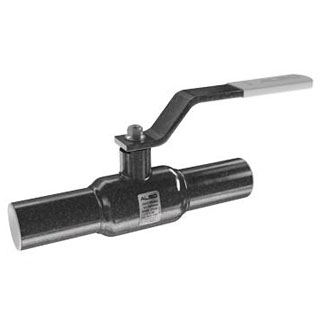

Стальные шаровые краны ALSO под приварку

Применение:

Шаровые краны ALSO относятся к запорной трубопроводной арматуре промышленного назначения. Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Установка на трубопровод:

Шаровые краны ALSO могут устанавливаться на трубопровод в произвольном положении.

Номенклатура стандартнопроходных:

DN	PN	КОД	d	d*	s	D	H	h	I	L	Вес, кг
15	40	КШ.П.015.40-01	15	30	6,5	42	60	23	210	200	0,9
20	40	КШ.П.020.40-01	15	30	5	42	60	23	210	200	0,9
25	40	КШ.П.025.40-01	25	32	3	48	65	27	210	230	1,1
32	40	КШ.П.032.40-01	25	38	3,5	57	75	32	210	230	1,2
40	40	КШ.П.040.40-01	32	48	3,5	76	95	44	230	250	2,0
50	40	КШ.П.050.40-01	40	57	3,5	76	100	43	230	270	2,2
65	40	КШ.П.065.40-01	50	76	3,5	89	110	44	230	280	2,6
80	25	КШ.П.080.25-01	65	89	3,5	108	135	67	330	280	4,8
100	25	КШ.П.100.25-01	75	108	4	133	145	67	330	300	6,3
125	25	КШ.П.125.25-01	100	133	5	180	190	94	525	330	14,5
150	25	КШ.П.150.25-01	125	159	6	219	210	98	525	360	21,7
200	25	КШ.П.200.25-01	150	219	6	273	225	84	660	430	34,5
250	25	КШ.П.250.25-01	180	273	6	325	250	82	660	510	62,7
300	25	КШ.П.300.25-01	250	325	6	426		106		730	84,0

Номенклатура полнопроходных:

DN	PN	КОД	d	d*	s	D	H	h	I	L	Вес, кг
40	40	КШ.П.П.040.40-01	40	57	3,5	76	100	44	230	270	2,2
50	40	КШ.П.П.050.40-01	50	76	3,5	89	110	44	230	280	2,6
65	40	КШ.П.П.065.40-01	65	89	3,5	114	135	67	330	280	4,8
80	40	КШ.П.П.080.40-01	75	89	4	106	145	67	330	300	5,3
100	40	КШ.П.П.100.40-01	100	108	5	133	190	94	525	300	14,9
125	40	КШ.П.П.125.40-01	125	133	5	159	210	96	525	360	21,2
150	40	КШ.П.П.150.40-01	150	159	6	219	225	84	625	390	31,4

Спецификация материалов
Dn	15-300
Pn	25-40
Корпус	Ст.20
Шар	Dn15-32: 20Х13 (AISI 420) Dn40-65: 08Х18Н10Т (AISI 304) Dn80-300: 08Х13 (AISI 409)
Шток	20Х13 (AISI 420)
Уплотнение	фторсилоксан
Уплотнение	Ф4К20( PTFE+20%C)
Ручка	Ст.20

Зависимость "давление-температура" для седел из фторопласта-4
